榫槽加工总不严丝合缝？M51E 磁栅双轴数显表来解决

在传统实木家具制造与木工加工领域，榫卯结构是连接木构件最核心的工艺之一。榫头与槽口的配合精度，直接决定了家具的结构强度、外观品质以及装配效率。然而长期以来，许多中小型木工企业在榫槽加工环节仍依赖人工划线、手动对刀和经验判断来控制尺寸，这种方式不仅效率低下，而且极易因操作者疲劳或判断偏差导致废品率上升。随着行业对产品一致性和加工效率要求的不断提高，如何在不大幅增加设备成本的前提下实现加工位移的精准数字化读数，成为许多木工设备升级改造的关键课题。

埃格AIGE IBB的M51E位移磁栅数显表，正是针对这一需求而设计的高性价比解决方案。

为什么选择磁栅测量方案

M51E采用非接触式磁栅测量原理，实现零磨损工作。与传统的光栅尺或机械式百分表相比，磁栅传感器对木屑、粉尘和湿度的抗干扰能力明显更强。

实木加工现场最显著的环境特征就是弥漫的木屑粉尘，光栅尺的精密光学面极易被污染而导致信号丢失或误读，而磁栅传感器依靠磁场变化来检测位移，即使表面附着一层细微粉尘也不影响正常工作。M51E的传感器防护等级达到IP67，意味着它能有效阻隔粉尘侵入并承受短时间的水溅，这在需要定期用气枪吹扫或偶有冷却液飞溅的榫槽加工环境中尤为重要。

读头与磁尺之间允许的最大间隙为1.5mm，安装时对中精度的要求相对宽松，即便设备在长期振动下产生轻微位移偏差，也不会立刻影响读数可靠性。

M51E的核心技术指标与榫槽加工的匹配性

榫槽加工对位移测量的要求可以概括为：精度要够、速度要跟得上、显示要直观。对于绝大多数实木榫槽而言，加工行程通常在数十毫米到几百毫米之间，对应的系统误差远小于0.1mm，M51E完全满足木工行业对榫槽宽度、深度控制在±0.1mm以内的常规精度需求。分辨率方面，M51E可达0.01mm，操作者可以在数显屏上清晰地看到每一个微小的位移变化，从而实现精确对刀和进给控制。

在动态响应方面，M51E支持最大3m/s的移动速度。榫槽加工中，无论是主轴的快速定位移动还是铣削进给，速度一般远低于这一上限，因此数显表可以在任何工况下保持连续、稳定的实时读数，不会出现丢步或跳数现象。

重复精度方面，M51E达到最高±10μm，这意味着在批量加工同一规格榫槽时，每一次回到同一位置的偏差极为微小，有效保障了成批工件的尺寸一致性。

双轴独立显示，适配榫槽加工的两个关键维度

实木榫槽加工往往需要同时控制两个方向的尺寸，例如榫槽的宽度方向由工作台横移决定，而深度方向由主轴的纵向进给决定。

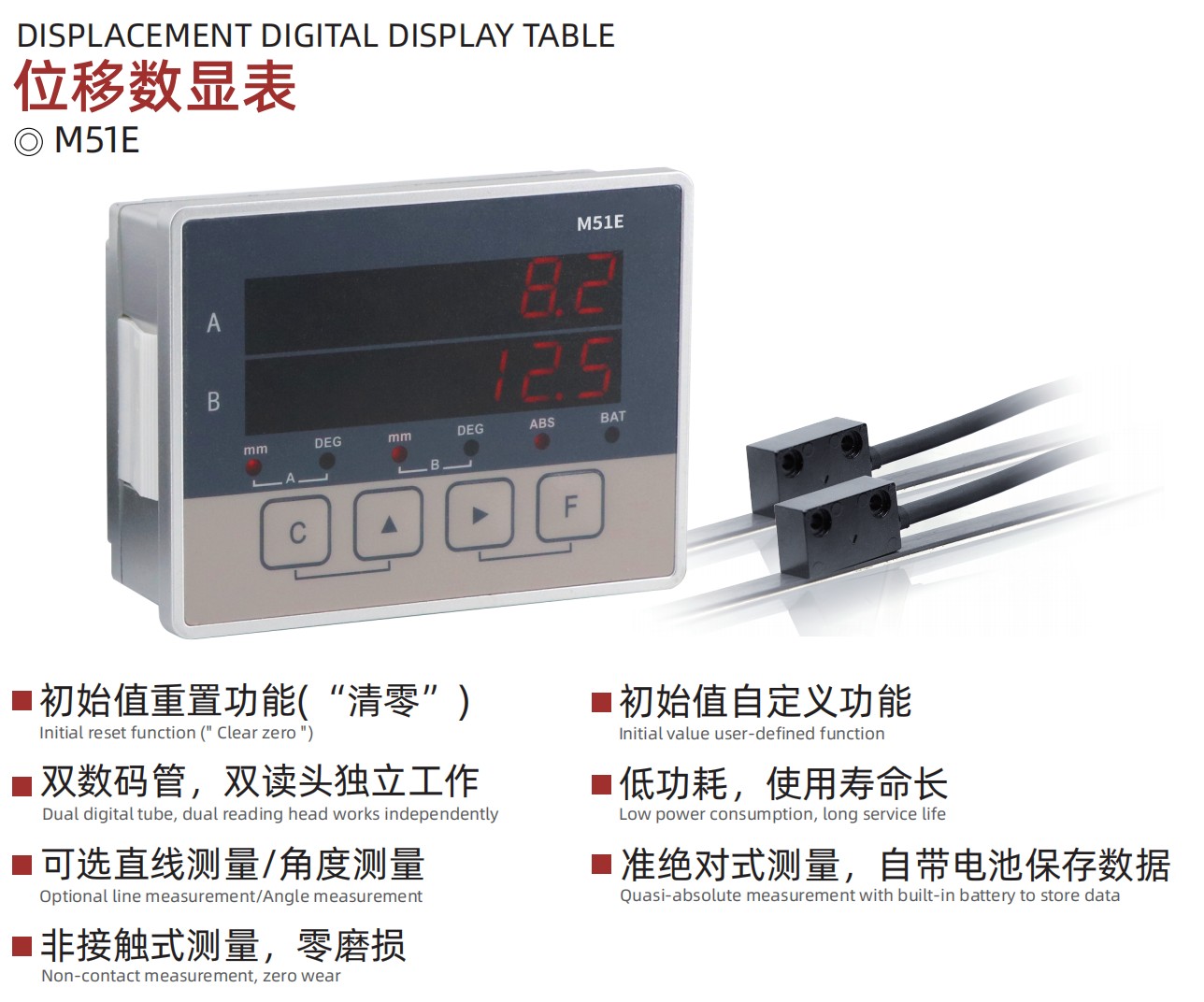

M51E配备双数码管显示和双读头独立工作能力，操作者可以在一块数显表上同时读取A轴和B轴的位移值，无需频繁切换画面或安装两台独立仪表。这种设计大幅简化了设备面板布局，也降低了操作者的认知负荷。

一眼望去，榫槽的宽度和深度两个数值尽收眼底，加工过程中的调节和确认变得更加高效直观。

安装与供电方案

M51E的数显表部分采用嵌入式套件结构，可以方便地嵌装在榫槽机、开榫机或多轴钻铣设备的操作面板上，外观整洁、集成度高。

工作电压为12V-24V DC，电流消耗不超过600μA，属于极低功耗设备，既可由设备自身的直流电源供电，也能通过一节小型电池长时间驱动。低功耗带来的另一个优势是使用寿命长，减少了维护更换频率，降低了长期使用成本。

配套的MS50磁尺磁极距为5mm，磁尺的线长可按实际需要定制，无论是行程较短的小型榫槽机还是行程较长的门窗加工设备，都能灵活匹配。磁尺本身为柔性带状结构，安装时可沿直线导轨或弧面贴附，适应多种设备结构形式。M51E还可选配直线测量或角度测量模式，若设备上还有旋转工作台或角度调节机构，同样可以用一套系统实现角度的精确数显。

应用场景举例

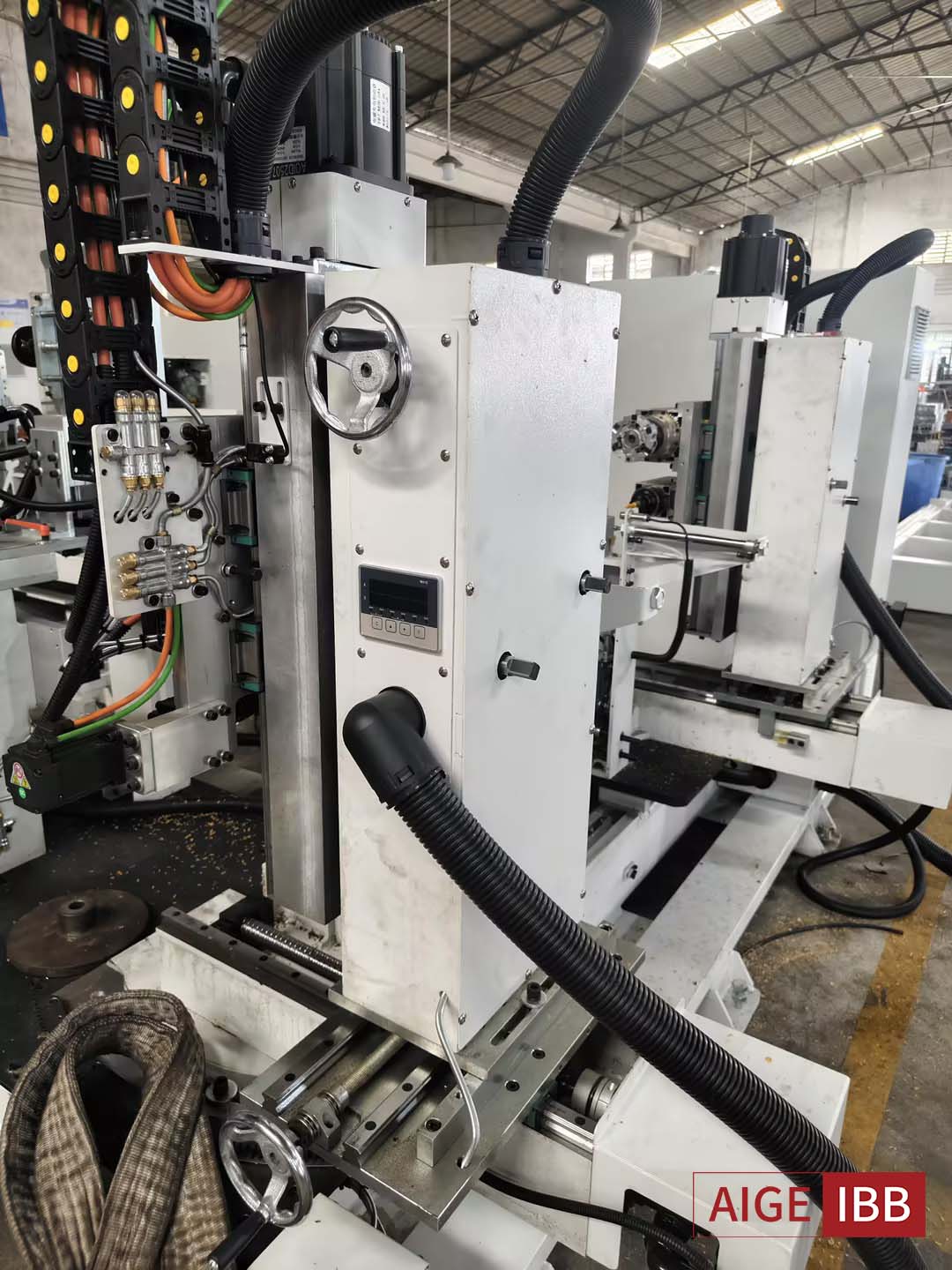

在一台典型的实木榫槽铣床上，M51E的A轴读头安装于工作台横向移动导轨旁，用于监测并显示工件相对于铣刀的横向偏移量，也即榫槽宽度方向的定位；B轴读头则安装于主轴箱的纵向进给丝杠侧，用于读取铣刀的下刀深度。操作者根据图纸要求在数显表上预设目标值，加工时只需观察实时数值逼近目标值即可完成进给，整个过程无需反复用卡尺测量试切。

对于批量化生产同一规格的榫槽，操作者甚至可以借助清零功能建立工步模板，第一刀清零、第二刀进给至设定值、第三刀再清零再进给；这种方式大幅降低了对高技能操作者的依赖。

结语

精密测量技术向木工行业的渗透，正在悄然改变传统加工方式的面貌。埃格AIGE IBB的M51E磁栅数显表以其非接触测量、高防护等级、双轴独立显示和断电记忆等特性，与实木榫槽加工设备的实际需求形成了高度契合。它并不是要取代操作者的经验与技艺，而是让每一次进刀、每一个尺寸都有据可依、有数可查。对于希望在不大规模更换设备的前提下提升加工精度和效率的木工企业而言，M51E无疑是一个值得认真考虑的实用升级方案。
